配管テーパのねじ込み量・ねじ込み寸法一覧

2020年5月29日



今日は「配管テーパのねじ込み量・ねじ込み寸法」についてのメモです。この記事は



  • 配管テーパのねじ込み量・ねじ込み寸法を知りたい方
  • 配管ねじの山形状、寸法がみたい方
  • 配管ねじの編集しやすい表がほしい方



に向けた記事になります。




配管テーパのねじ込み量

配管テーパのねじ込み量ですが、2DCADだった時は配管のネジ込み位置(基準位置)に線を書いて合わせるような事で簡単に作図出来ましたが、3DCADになったことで少し手間になってしまいました。



その為、3DCADでは



  • 合致にて配管の飛び出し距離を指定する
  • 合致にて配管の入り込み量を指定する
  • 基準位置にカット線を入れて合致させる



などで対応している方もいらっしゃるかと思います。私は状況で使い分けていますが、今日はその配管テーパのねじ込み量が見易いようにメモしておきます。





配管テーパのねじ込み量抜粋

以下が配管テーパのねじ込み量です。JIS B 0203 を基に一覧を作成しています。

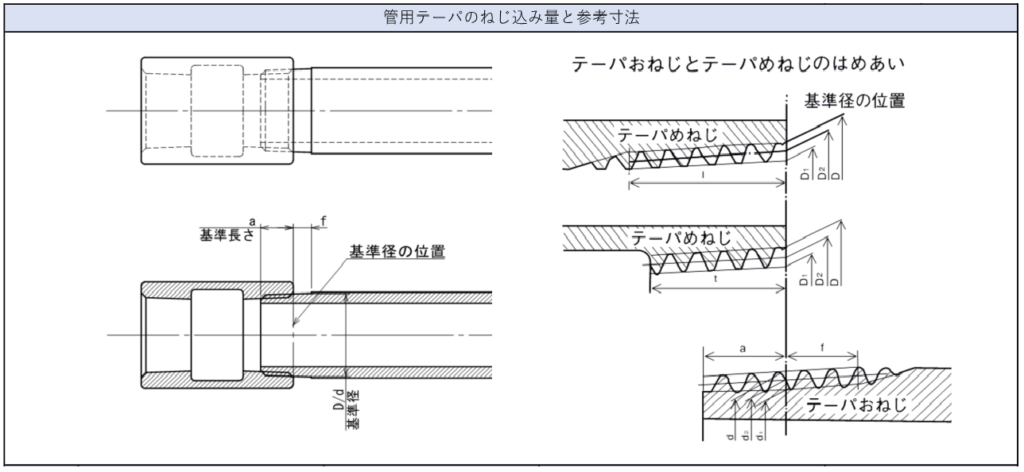

配管テーパのねじ込み量・ねじ込み寸法一覧1

配管テーパのねじ込み量・ねじ込み寸法一覧2



補足

上記はJISに基づく基準寸法であり、設計上でも基準とする位置となります。





表のダウンロード

 ここでは表をダウンロード頂けます。ダウンロードした表には



  • 上記の配管テーパのねじ込み量抜粋
  • JIS B 0203【管用テーパねじ】に記載されている各寸法一式



が入っています。使えるようでしたらどうぞご利用ください。



以上です。
