穴寸法テキストの設定・編集が面倒な場合はコピペで解決



今日は「穴寸法テキストの設定・編集が面倒な場合はコピペで解決」というメモです。



※この記事はソリッドワークスの穴寸法テキストの設定が苦手な方、状況に応じて寸法テキストを気軽に変更したい人に向けた内容です。



ソリッドワークスの穴寸法テキストはモデリングの際に作った穴の情報を、寸法を入れると特定の表記で自動作成してくれます。



非常に便利ですね。



ただ、私のように複数のお客様とお取引きがあると 図面提出先ごとに穴寸法の表示を変えなければいけない 場合が多いです。テキストはカタカナを使う所もあればひらがなの所もあったり、新JISの記号を使う所もあれば使わない所もあります。



ソリッドワークス導入時は、お客様別に表現を変えることに ワザワザ打ち込んでいたので時間を要していた んですが、ある方に「コピペでいけます」と教えていただき、私はかれこれずっとコピペで対応しています。



今日はその参考をメモしておきます。




穴寸法テキストをコピペ

それでは早速、その内容をメモしていきます。



穴寸法テキストをコピペする場所

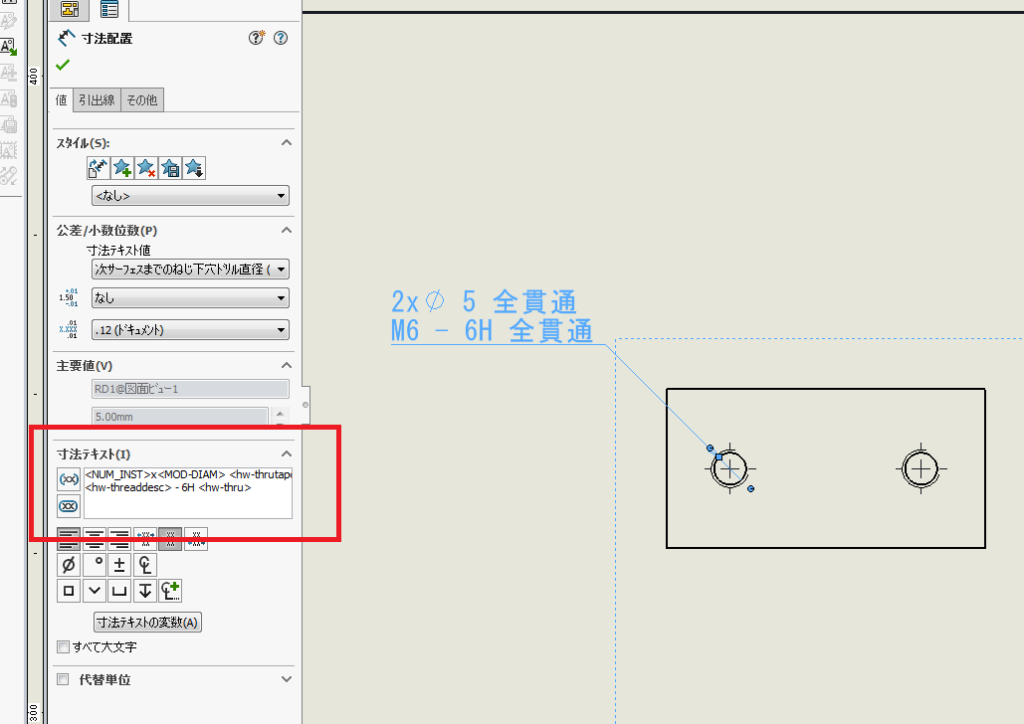

コピペする場所は左プロパティの下部にあるテキスト枠 です。





穴寸法テキストをコピペする内容と表示

以下、穴ウィザードと、デフォルトで出力されるテキスト、そこにコピペして表示できる内容(参考例)をメモします。

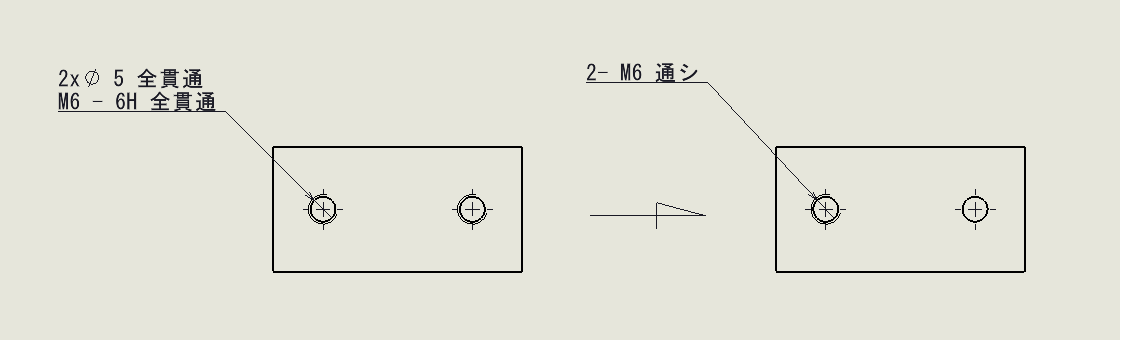

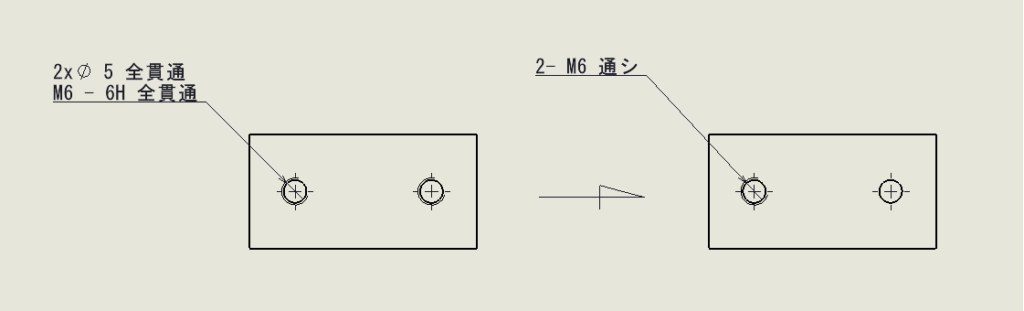

①タップ穴 通し

コピペ内容:<NUM_INST>- <hw-threaddesc> 通シ

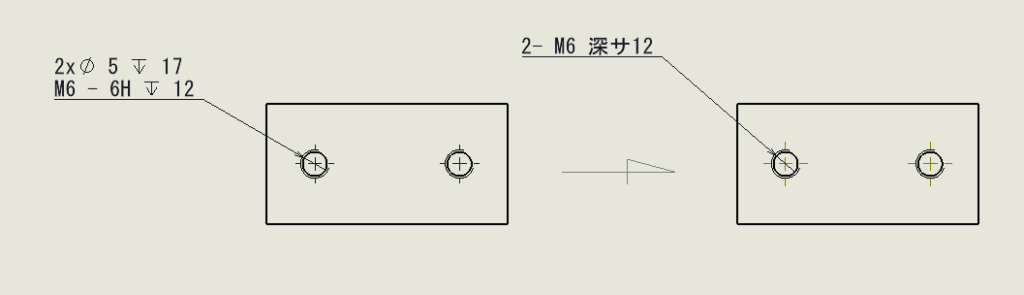

②タップ穴 止まり

コピペ内容:<NUM_INST>- <hw-threaddesc> 深サ<hw-threaddepth>

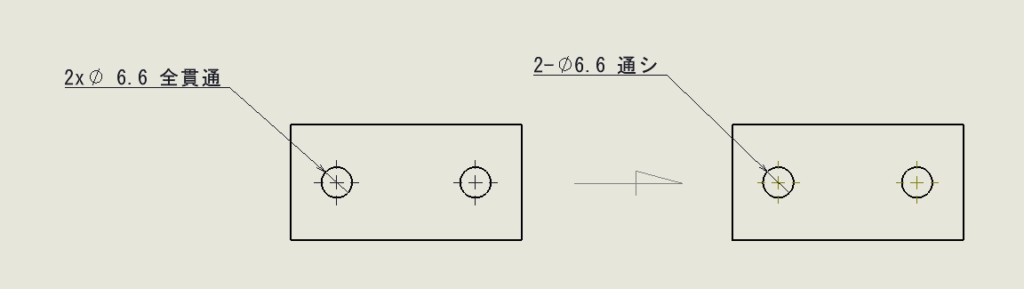

③ねじスキマ

コピペ内容:<NUM_INST>-<MOD-DIAM><hw-diam> 通シ

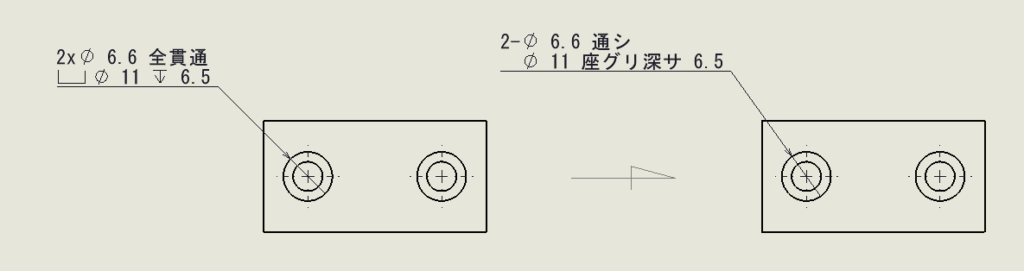

④座グリ

コピペ内容:※2段なので下に書きます。 また、左寄せにしてください

<NUM_INST>-<MOD-DIAM> <hw-thruholedia> 通シ
<MOD-DIAM> <hw-cbdia> 座グリ深サ <hw-cbdepth>

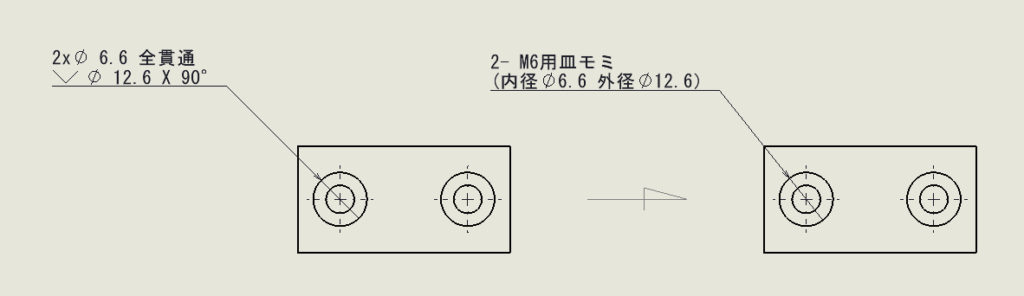

⑤皿もみ

コピペ内容:※2段なので下に書きます。 また、左寄せ及び 皿もみはMサイズ(注1)を記入してください

<NUM_INST>- M※(注1)用皿モミ
(内径<MOD-DIAM><hw-thruholedia> 外径<MOD-DIAM><hw-csdia>)



以上、これらは私が使っているコピペ内容の一部参考ですので、JISに完全則る場合はJISでの表示をご確認ください。





最後に

私が使っているのはWindowsのテキストですが、上記が記載されているもの(私が実際に使っているやつ)を参考にアップしておきますので、使えるようでしたらアレンジして使ってください。(※私の使っているものには「0×」という一部打ち込みの部分がありますので不要でしたら消してご利用ください。)





以上です。
