ミスミのコンベアを買う際に市販のナットが使えると書いてあるけれど使ってはいけない理由

投稿日:




今日は「ミスミのコンベアを買う際に市販のナットが使えると書いてあるけれど使ってはいけない理由」についてのメモです。タイトルが長くてすみません。記事の内容はタイトル通りなので特に説明はありませんのでシンプルにメモいたします。

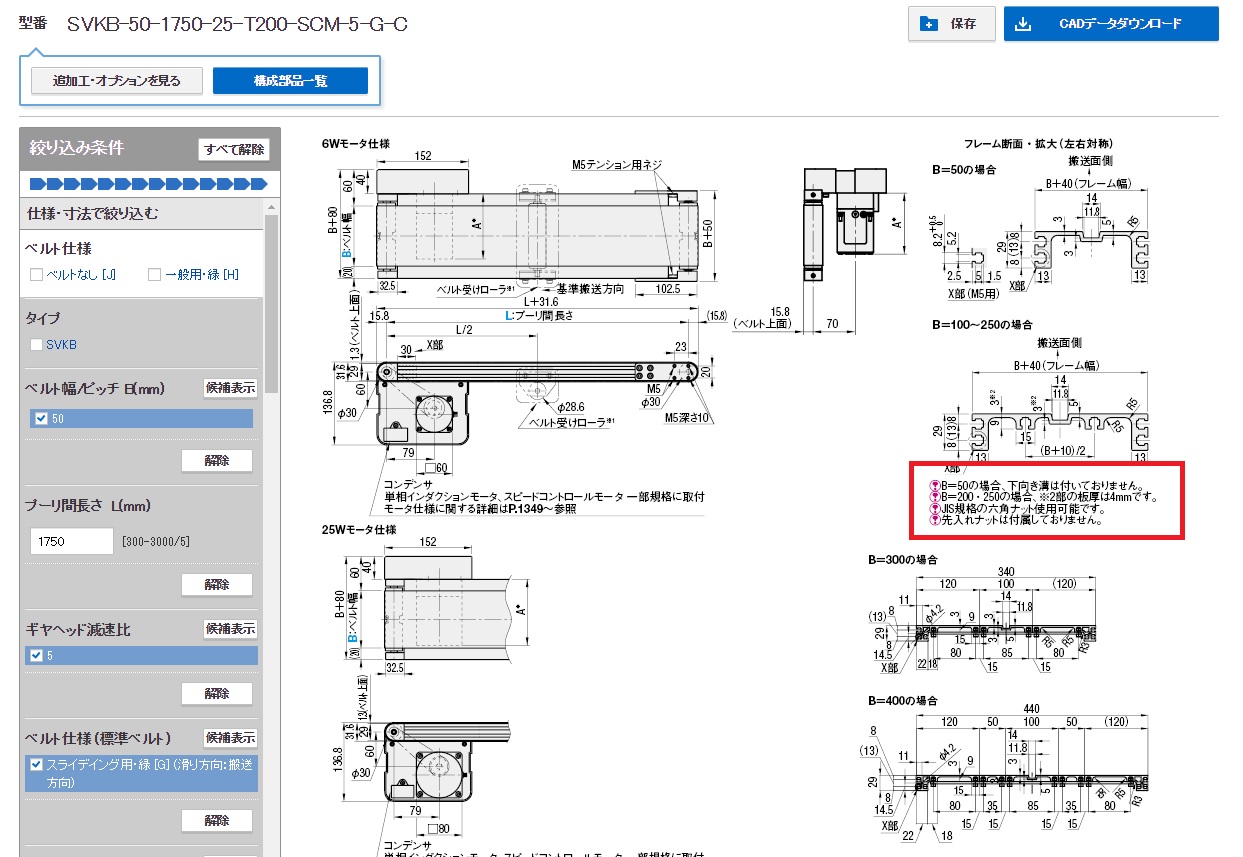

ミスミ製のコンベアのナット

ミスミ製のコンベアを選定していると、コンベアに付属するナットを探さす必要があります。 コンベアのナットは後にセンサを追加したりするために余分につけておく場合があります。よって「市販のナットが使えるって書いてあるから、専用ナットはいらないや」とお考えになる方も多いかと思います。



↓拡大



しかし、市販のナットを使うのはあまりお勧めしません。





実際に市販のナットを使うとこうなる

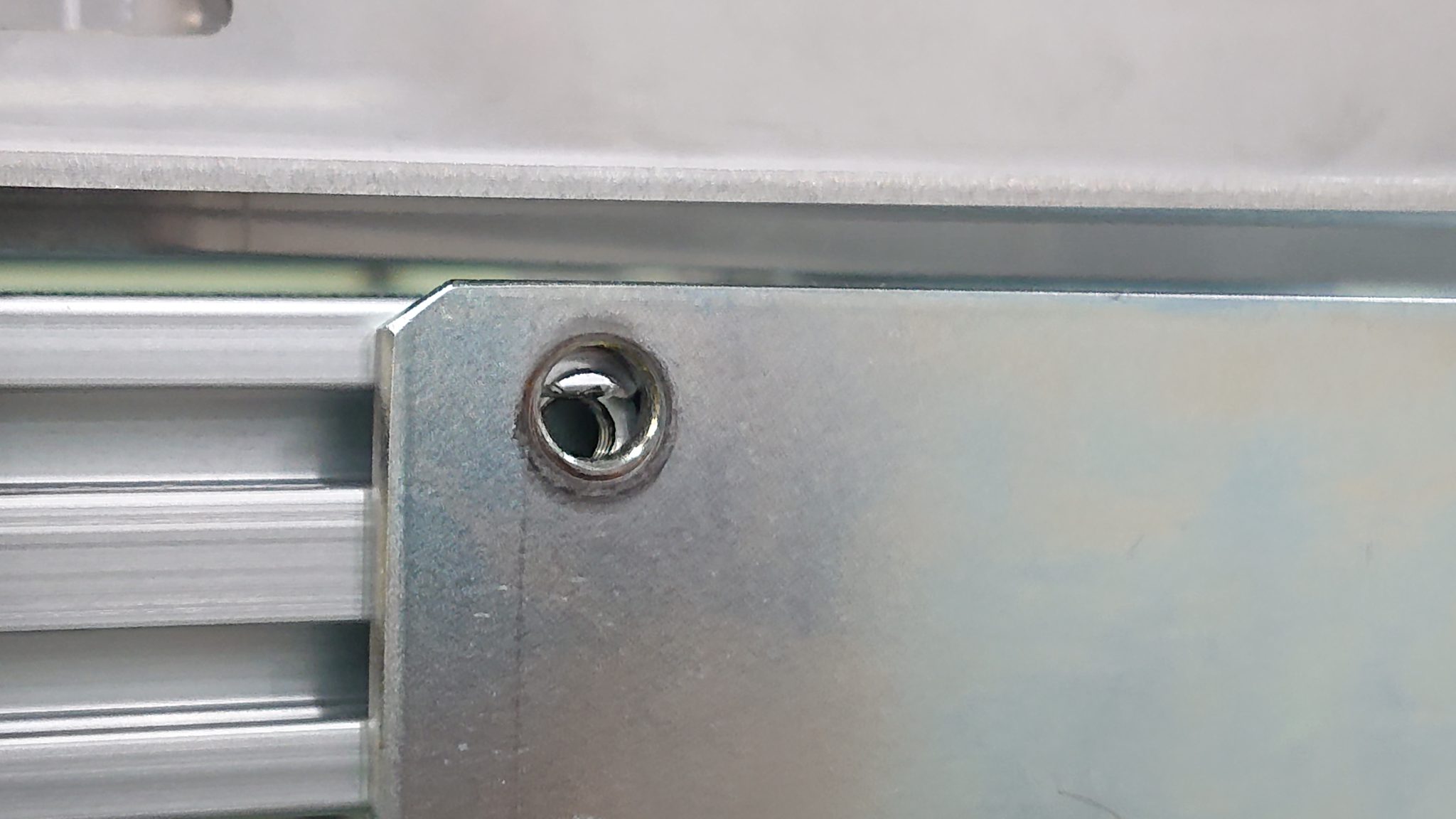

ここに、市販のナットを使うとこうなるという写真を貼っておきます。





なんと。





こんなことになってしまいます。この現象はお分かりの通り、やわらかいアルミフレームに六角ナットの角がのめり込んでしまっています。機械系の固定はしっかりするけれど、後にはずして調整することもありますので、こうならないような対処が必要です。



ナットは付属品を買おう

このように、市販のナットを使うと後々で大変になるので、型番をつけるのが若干手間ではございますが、専用ナットをご利用ください。多めで発注ですね。

以上です。
